产品介绍：
1 天窗采光罩部分分为单层和双层，单层采光罩厚度一般为4.5毫米，双层采光罩厚度一般为3+4.5毫米。罩体形状为球型或金字塔形状，下口部位可制作成长方形﹑正方形﹑圆形﹑三角形﹑梯形等形状。
２ 连接件采用钢板或不锈钢板折弯成型，并进行防锈防腐处理，用作采光罩与建筑结构的连接。根据工程现场的建筑结构制作成相对应的形状。
３ 采光天窗分为封闭式﹑手动开启﹑电动开启﹑遥控开启。并可与１１９消防进行联动开启和关闭。
４ 防水系统由排水沟﹑防结露槽﹑泛水板及密封材料组成。使采光天窗同时拥有结构性防水和密封性防水双重防水功能。
５ 保温系统：钢连接件采用聚苯泡沫或聚酯泡沫等保温材料进行填充，采光罩采用双层保温型罩体。有效地提高了室内的保温效果。
采光天窗整体结构技术性能：
单层透光率≥92％ ◇ 空气渗透性 一级 ◇ 雨水渗透性一级 ◇
抗风压强度 正压 一级 ◇ 负压 ◇ 一级 ◇ 隔音指数 Ia = 50dB
平均隔声音量为52dB（125—4000Hz） ◇ 抗冲击强度≥17.6Kg／㎡
0．5 Kg钢球1.5m高度自由落下50次于一点，无异常
|
建筑采光技术参数 |
|
常用透光材料技术参数对比 |
|
序
号 |
对比参数 |
透光材料 |
|
性能 |
单位 |
有机玻璃（PMMA) |
聚碳酸酯（PC) |
PVC双向拉伸板 |
玻璃钢（FRP) |
玻璃 |
|
1 |
密度 |
T／M3 |
1.2 |
1.2 |
1.4-1.5 |
1.7-1.8 |
2.5 |
|
2 |
抗冲击强度 |
— |
差 |
非常好 |
好 |
一般 |
很差 |
|
3 |
热变形温度 |
℃ |
90 |
120 |
75 |
100 |
240 |
|
4 |
透光率 |
﹪ |
82 |
92 |
75 |
68 |
90 |
|
5 |
十年后透光率 |
﹪ |
75 |
85 |
60 |
25 |
90 |
|
6 |
紫外线透过率 |
﹪ |
40 |
0 |
0 |
20 |
80 |
|
7 |
燃烧性能 |
— |
可燃 |
难燃 |
难燃 |
可燃 |
不燃 |
|
8 |
导热系数 |
W／m.K |
0.2 |
0.2 |
0.14 |
0.16 |
0.65 |
|
9 |
热膨胀系数 |
mm／mm℃ |
8.3×10ˉ5 |
6.85×10ˉ5 |
6.85×10ˉ5 |
8.3×10ˉ5 |
0.9×10ˉ5 |
|
常 用 采 光 板 Ｋ 值 表 （传热系数） |
|
序 号 |
采光材料 |
K值单位瓦㎡／℃ |
|
1 |
6mm玻璃 |
5.8 |
|
2 |
４／１２／１６双层玻璃 |
3 |
|
3 |
４．５ｍｍ有机玻璃 |
5.3 |
|
4 |
４.５ｍｍｐｃ实心板 |
5.1 |
|
5 |
６ｍｍ双层ｐｃ中空板 |
3.7 |
|
6 |
８ｍｍ双层ｐｃ中空板 |
3.6 |
|
7 |
１０ｍｍ双层ｐｃ中空板 |
3.4 |
|
8 |
１２ｍｍ三层ｐｃ中空板 |
2.4 |
|
本系列采光罩外形结构分三类：

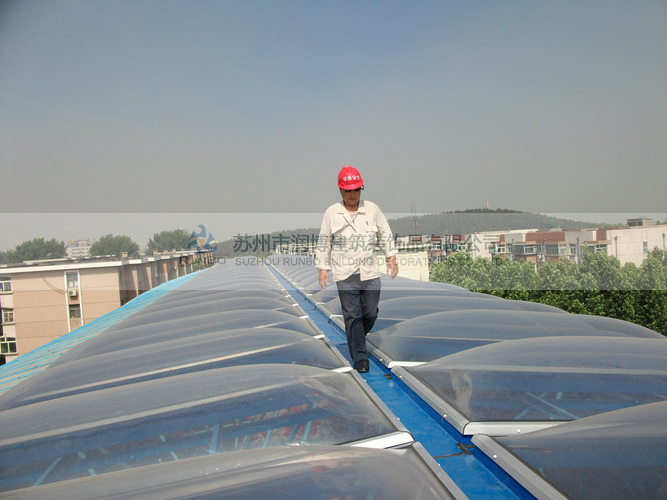

一、 球型类：穹状型﹑圆拱型采光罩，次类型采光罩具有360度高强弹性，抗冲击性能强等优点。
二、 金字塔型类：尖锥式金字塔型采光罩，此类型采光罩具有外形美观，造型新。
三、 多面型类：异形采光罩，此类型采光罩可根据工程建筑结构量身定做。 |
|
润 薄 采 光 罩 常 用 规 格 表 |
|
序号 |
规格型号 |
R1尺寸（mm） |
R2尺寸（mm） |
外罩厚度（mm） |
内罩厚度（mm） |
采光面积（㎡） |
|
1 |
Z0909 |
900*900 |
960*960 |
4.0 |
3.0 |
0.81 |
|
2 |
Z1010 |
1000*1000 |
1060*1060 |
4.0 |
3.0 |
1.00 |
|
3 |
Z1111 |
1100*1100 |
1160*1160 |
4.0 |
3.0 |
1.21 |
|
4 |
Z1212 |
1200*1200 |
1260*1260 |
4.0 |
3.0 |
1.44 |
|
5 |
Z1313 |
1300*1300 |
1360*1360 |
4.0 |
3.0 |
1.69 |
|
6 |
Z1414 |
1400*1400 |
1460*1460 |
4.0 |
3.0 |
1.96 |
|
7 |
Z1515 |
1500*1500 |
1560*1560 |
4.0 |
3.0 |
2.25 |
|
8 |
Z1616 |
1600*1600 |
1660*1660 |
4.5 |
3.0 |
2.56 |
|
9 |
Z1717 |
1700*1700 |
1760*170 |
4.5 |
3.0 |
2.89 |
|
10 |
Z1818 |
1800*1800 |
1860*1860 |
4.5 |
3.0 |
3.24 |
|
11 |
Z1919 |
1900*1900 |
1960*1960 |
4.5 |
3.0 |
3.61 |
|
12 |
Z2020 |
2000*2000 |
2060*2060 |
4.5 |
3.0 |
4.00 |
|
13 |
Z2121 |
2100*2100 |
2160*2160 |
4.5 |
3.0 |
4.41 |
|
14 |
Z2222 |
2200*2200 |
2260*2260 |
4.5 |
3.0 |
4.84 |
|
15 |
Z2323 |
2300*2300 |
2360*2360 |
4.5 |
3.0 |
5.29 |
|
16 |
C2325 |
2300*2500 |
2360*2560 |
4.5 |
3.0 |
5.75 |
|
17 |
C2325 |
2300*2800 |
2360*2860 |
4.5 |
3.0 |
6.44 |
|
18 |
C2330 |
2300*3000 |
2360*3060 |
4.5 |
3.0 |
6.9 |
|
19 |
C2332 |
2300*3200 |
2360*3260 |
4.5 |
3.0 |
7.36 |
|
说明： Z代表正方形 C代长方形 R1代表天窗洞口尺寸 R2代表采光罩尺寸 |
