Products

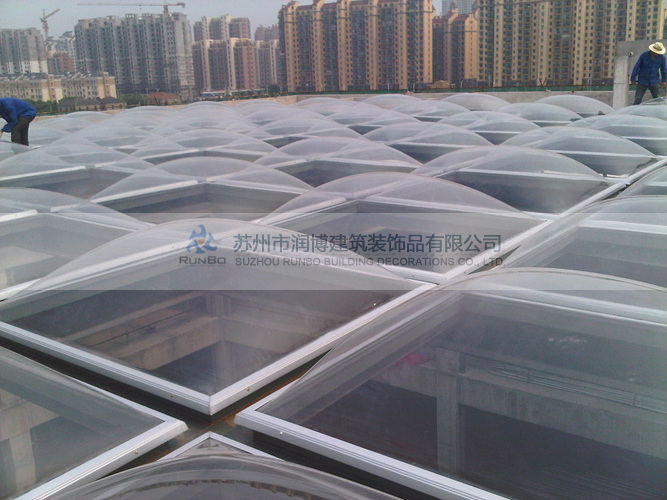

采光顶

产品介绍:
     1 .天窗采光罩部分分为单层和双层,单层采光罩厚度一般为4.5毫米,双层采光罩厚度一般为3+4.5毫米。罩体形状为球型或金字塔形状,下口部位可制作成长方形﹑正方形﹑圆形﹑三角形﹑梯形等各种形状。
     2.连接件采用钢板或不锈钢板折弯成型,并进行防锈防腐处理,用作采光罩与建筑结构的连接。根据工程现场的建筑结构制作成相对应的形状。
     3.采光天窗分为封闭式﹑手动开启﹑电动开启﹑遥控开启。并可与119消防进行联动开启和关闭。
     4.防水系统由排水沟﹑防结露槽﹑泛水板及密封材料组成。使采光天窗同时拥有结构性防水和密封性防水双重防水功能。
     5.保温系统:钢连接件采用聚苯泡沫或聚酯泡沫等保温材料进行填充,采光罩采用双层保温型罩体。有效地提高了室内的保温效果。
采光天窗整体结构技术性能:
 单层透光率≥92%    ◇    空气渗透性  一级    ◇    雨水渗透性一级  ◇
   抗风压强度  正压  一级   ◇   负压   ◇    一级    ◇    隔音指数 Ia = 50dB
   平均隔声音量为52dB(125—4000Hz)         ◇        抗冲击强度≥17.6Kg/㎡
    0.5 Kg钢球1.5m高度自由落下50次于一点,无异常

建筑采光技术参数
常用透光材料技术参数对比
对比参数
透光材料
性能
单位
有机玻璃(PMMA)
聚碳酸酯(PC)
PVC双向拉伸板
玻璃钢(FRP)
玻璃
1
密度
T/M3
1.2
1.2
1.4-1.5
1.7-1.8
2.5
2
抗冲击强度
非常好
一般
很差
3
热变形温度
90
120
75
100
240
4
透光率
82
92
75
68
90
5
十年后透光率
75
85
60
25
90
6
紫外线透过率
40
0
0
20
80
7
燃烧性能
可燃
难燃
难燃
可燃
不燃
8
导热系数
W/m.K
0.2
0.2
0.14
0.16
0.65
9
热膨胀系数
mm/mm℃
8.3×10ˉ5
6.85×10ˉ5
6.85×10ˉ5
8.3×10ˉ5
0.9×10ˉ5
常 用 采 光 板 K 值 表 (传热系数)
序  号
采光材料
K值单位瓦㎡/℃
1
6mm玻璃
5.8
2
4/12/16双层玻璃
3
3
4.5mm有机玻璃
5.3
4
4.5mmpc实心板
5.1
5
6mm双层pc中空板
3.7
6
8mm双层pc中空板
3.6
7
10mm双层pc中空板
3.4
8
12mm三层pc中空板
2.4

本系列采光罩外形结构分三类:
一、  球型类:穹状型﹑圆拱型采光罩,次类型采光罩具有360度高强弹性,抗冲击性能极强等优点。
二、   金字塔型类:尖锥式金字塔型采光罩,此类型采光罩具有外形美观,造型新颖。
三、  多面型类:异形采光罩,此类型采光罩可根据工程建筑结构量身定做,外形独特。
润 薄 采 光 罩 常 用 规 格 表
序号
规格型号
R1尺寸(mm)
R2尺寸(mm)
外罩厚度(mm)
内罩厚度(mm)
采光面积(㎡)
1
Z0909
900*900
960*960
4.0
3.0
0.81
2
Z1010
1000*1000
1060*1060
4.0
3.0
1.00
3
Z1111
1100*1100
1160*1160
4.0
3.0
1.21
4
Z1212
1200*1200
1260*1260
4.0
3.0
1.44
5
Z1313
1300*1300
1360*1360
4.0
3.0
1.69
6
Z1414
1400*1400
1460*1460
4.0
3.0
1.96
7
Z1515
1500*1500
1560*1560
4.0
3.0
2.25
8
Z1616
1600*1600
1660*1660
4.5
3.0
2.56
9
Z1717
1700*1700
1760*170
4.5
3.0
2.89
10
Z1818
1800*1800
1860*1860
4.5
3.0
3.24
11
Z1919
1900*1900
1960*1960
4.5
3.0
3.61
12
Z2020
2000*2000
2060*2060
4.5
3.0
4.00
13
Z2121
2100*2100
2160*2160
4.5
3.0
4.41
14
Z2222
2200*2200
2260*2260
4.5
3.0
4.84
15
Z2323
2300*2300
2360*2360
4.5
3.0
5.29
16
C2325
2300*2500
2360*2560
4.5
3.0
5.75
17
C2325
2300*2800
2360*2860
4.5
3.0
6.44
18
C2330
2300*3000
2360*3060
4.5
3.0
6.9
19
C2332
2300*3200
2360*3260
4.5
3.0
7.36
说明:  Z代表正方形         C代长方形    R1代表天窗洞口尺寸     R2代表采光罩尺寸

金字塔型双层采光罩示意图
球型双层采光罩示意图
